臥式雙螺帶混合機|粉體攪拌機
一、 臥式雙螺帶混合機簡介：
雙螺帶混合機是快速、應用廣泛的單軸混合機，U形半開管狀筒體內安裝雙層異向螺帶盤繞的攪拌器軸。盤旋的螺旋帶依附主軸運轉，外螺旋帶在動力的驅動下，其盤繞形式配合旋轉方向把物料從U型倉兩端向中部地帶推動，能推使物料隨螺旋帶蝸旋方向推進，而內螺旋帶把物料從中間向兩端推動，形成對流混合?；旌蠙C(jī)臥式筒體底部中部開設出料口，外層螺旋帶的蝸旋結構配合主軸旋轉方向驅趕筒壁內側物料至中部出料口出料，確保筒體內物料出料無死角。筒蓋可做成投料口或全開式門，以便于對設備進行清洗。可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱；出料形式一般為氣動、手動閥，與筒內壁較為齊平，減少物料堆積和混合死角現象。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質，碩宸的銷售工程師會提供讓您滿意的方案。
臥式雙螺帶混合機亦稱為：粉體攪拌機、臥式雙螺旋混合機、臥式攪拌機、臥式雙螺條混合機、粉料機。
- 產品描述
- 產品參數
二、 臥式雙螺帶混合機工作原理：
外螺旋帶盤繞形式配合旋轉方向把物料從兩端向中間推動,而內螺旋帶把物料從中間向兩端推動,形成對流混合,整個內外螺帶依附軸轉動形成翻滾運動，達到三維式的攪拌混合效果，物料在相對短的時間混合均勻。設備應用于干粉,顆粒,少量液體與低粘度的漿料。
三、 臥式雙螺帶混合機（碩宸品牌）的構造及組成、選材方案：
1、主要配套組成部分：混合倉、攪拌器、驅動與傳動裝置、支撐腳架、噴霧裝置等。
2、產品結構形式：臥式。
3、選材方案：可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼、復合板以及其它材質的鋼材定制，并且不同材質也可以結合使用；設備選材時區分：與物料接觸部分以及非與物料接觸部分；混合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層；不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式，并可分別應用于不同的使用部位；
4、動力配置選型案：
1) 根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置；
2) 電機選型有：普通電機、防暴電機、變頻電機、快速節能電機、高防護等級電機等；
3) 減速機選型：R、K、F系列齒輪減速機、擺線針輪減速機、通用型齒輪減速箱、行星齒輪減速器、JZQ型齒輪減速箱；
5、根據物料特性不同攪拌器可選型：內外雙螺旋式、槳葉螺帶式、內外斷螺帶式、剃刀式、內外單螺帶式等。
6、出料閥門選型：手動、氣動、電動三種驅動型式的粉體球面閥、曲面翻板閥、蝶閥、閘板閥等；
7、其它輔助配套選型方案：
1) 盤管蒸汽夾套、蜂窩式耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、磁選機、溫度探測、稱重系統、除塵凈化等；
2) 上料及出料配套選型：螺旋輸送、氣力輸送、負壓（真空）輸送；
3) 其它系統：根據不同物料工藝需要還可加其它裝置，請?jiān)谟嗁?gòu)前說明。
四、 臥式攪拌機|雙螺旋混合機應用行業及適用范圍：
本設備廣泛應用于化工、醫藥、食品、建材等領域廣泛使用，可用于粉體與粉體的混合、粉體添加少量液體混合、粉體與顆粒的混合等工藝。具體的適用產品如下列明細分類：
1、能源：鋰電池正極材料，鋰電池負極材料，其它電池的粉體混合；
2、電子電器：磁材，電子器件的原料混合；
3、化學品：干掛膠、云石膠、AB雙組份密封膠、建筑膩?zhàn)臃?、陶瓷原料、陶瓷釉料?/span>
4、化妝品、日化品：粉料混合。
5、食品：餅干、調味料等混合工序。
五、 臥式雙螺旋攪拌機|混合機性能特點：
1、操作方便、實用性強。
2、攪拌效果好，效率高，用作于各類的粉體的工業生產；每批次處理能力0.1~20立方米，每批次處理物料0.3~15噸，所用混合時間在3~15分鐘。
3、安裝更簡便。
4、具有較高的耐磨、耐腐蝕性。
5、傳熱效果好，降溫速度快。
6、具有優良的加工性能，可按不同的工藝要求，制成各種不同形狀結構的槳葉及配件，可以通過打磨拋光，實現與物料接面達到良好的光潔度，利于清洗及有效降低掛料現象。

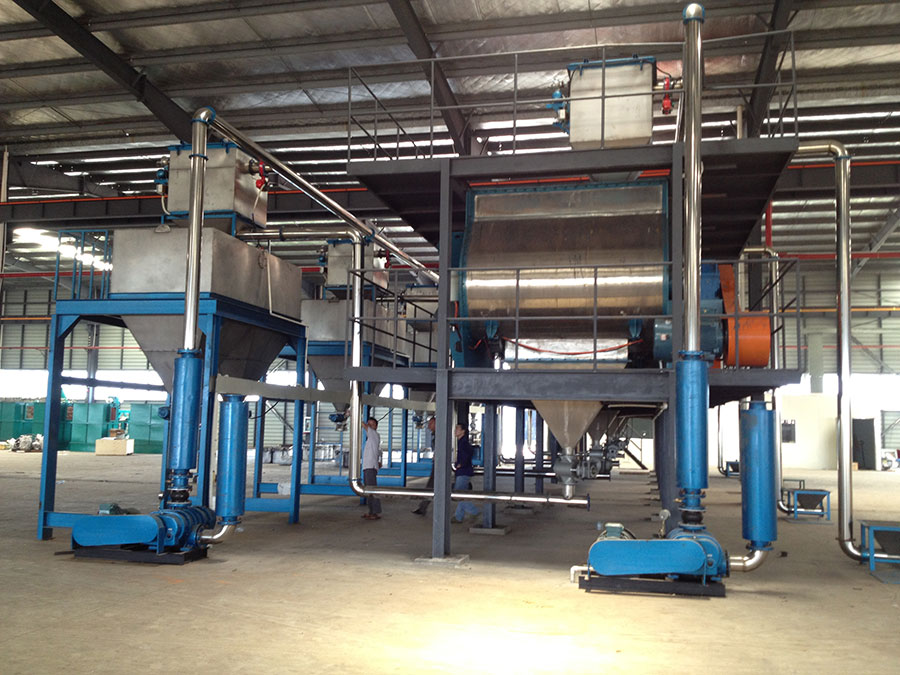

7、機械化、自動化的程度更高：增加一些配套設施，就能實現更高的機械自動化，比如改良了原來需要大量人工投料工作；原來的人力轉送料的問題，現在通過輸送料設備連接管道輸送，就能實現為機械化的運作，大量減少人力，飛躍性的提升效率和產能。
8、非標設計，可按要求定制。
六、技術支持與售后服務：
公司負責設備安裝，調試，以及對用戶的作業人員進行專業的操作培訓，并提供購機一年內保修服務。
碩宸機械10年專注的化工攪拌設備及化工自動化整線裝備的團隊，是您的放心之選！每一份托付與信任都很珍貴，我們會全力以赴，不負所托。
廣東佛山市碩宸機械設備有限公司是一家專業的臥式雙螺帶混合機|粉體攪拌機|雙螺旋混合機|MS密封膠動力混合機|硅膠設備|行星動力混合機|鋰電池漿料真空攪拌設備的生產廠家，一直以來歷經多年技術改良與創新，擁有多項自主研發的實用新型技術，公司并堅持嚴謹生產工藝，精益求精，匠心鑄造，真誠服務，我們真誠期待你來電咨詢與洽談、采購！
本公司主要產品：反應釜,強力分散機,行星攪拌機,動力混合機,捏合機,負極材料包覆設備,硅酮密封膠設備（玻璃膠設備）,粉體混合機,真空攪拌機.
臥式雙螺帶混合機|粉體攪拌機設備配置參數:（供參考）
|
型號規格 specification |
LDH-0.3 |
LDH-0.5 |
LDH-1 |
LDH-2 |
LDH-3 |
LDH-4 |
LDH-5 |
LDH-6 |
LDH-8 |
LDH-10 |
LDH-15 |
LDH-20 |
|
有效容積（M3）Working capacity |
0.18 |
0.3 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
4.8 |
6 |
9 |
12 |
|
每次最大產量Working capacity |
200 |
300 |
600 |
1200 |
1800 |
2500 |
3000 |
3600 |
4800 |
6000 |
9000 |
12000 |
|
轉速（r/min） speed(rpm) |
51 |
51 |
41 |
33 |
33 |
25 |
25 |
25 |
21 |
21 |
15 |
15 |
|
驅動功率kw power |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
90 |
|
重量 weight |
610 |
910 |
1200 |
2010 |
2510 |
3500 |
4010 |
4510 |
5010 |
6010 |
7500 |
10510 |
|
長L |
2290 |
2680 |
3150 |
3870 |
4470 |
4960 |
5290 |
5540 |
5110 |
5620 |
5830 |
6310 |
|
寬W |
690 |
790 |
990 |
1210 |
1310 |
1410 |
1560 |
1570 |
1730 |
1760 |
2010 |
2360 |
|
高H |
890 |
1250 |
1410 |
1660 |
1710 |
2010 |
2210 |
2210 |
2510 |
2660 |
2910 |
3170 |
